压缩机行为
定义压缩机行为。
确定系统仿真所使用的设备响应。
- 定义
- 选择压缩机系列、型号、制冷剂和行为模式。检查负载响应、运行限制，以及可用的曲线或记录日志输入。
- 验证
- 检查启动、加载、卸载、停止以及故障和复位响应。将制冷量、转速、压力、温度和电功率与预期运行范围进行比较。
- 保存
- 将模型设置、编辑后的曲线和原始日志与工程基准一并保留。保存系统集成项目时，包含所选的压缩机配置。
系统集成
集成模块化暖通空调系统。
在同一个系统项目中连接设备行为、机械拓扑和控制接口。
- 定义
- 组合压缩机组、制冷剂回路、水回路、经济器、水泵和冷却塔。连接 I/O 与可编辑的信号逻辑；通过端点、单元 ID 和寄存器映射分配外部 PLC 接口。
- 验证
- 把拓扑应用到草稿，编译并检查连接、单位、点映射和输出所有权。在运行该项目的 Plant Test 前，明确激活已批准系统。
- 保存
- 把共享 System 设计、设备配置、拓扑、映射、逻辑、行为资源和当前 Plant Test 场景保存在一个可移植 .modbussim 项目中。打开或编辑草稿不会激活它。
系统测试
依据工程判据测试系统。
使用随活动系统项目保存的 Plant Test 场景检查性能、保护和恢复。
- 定义
- 在 Configurator 中输入共享 System 设计，Plant Test 将继承这些数据；随后添加 Step 或 Ramp 阶段、映射激励、可测量验收条件，并在异常工况测试中加入 Alarm/Fault Injection。
- 验证

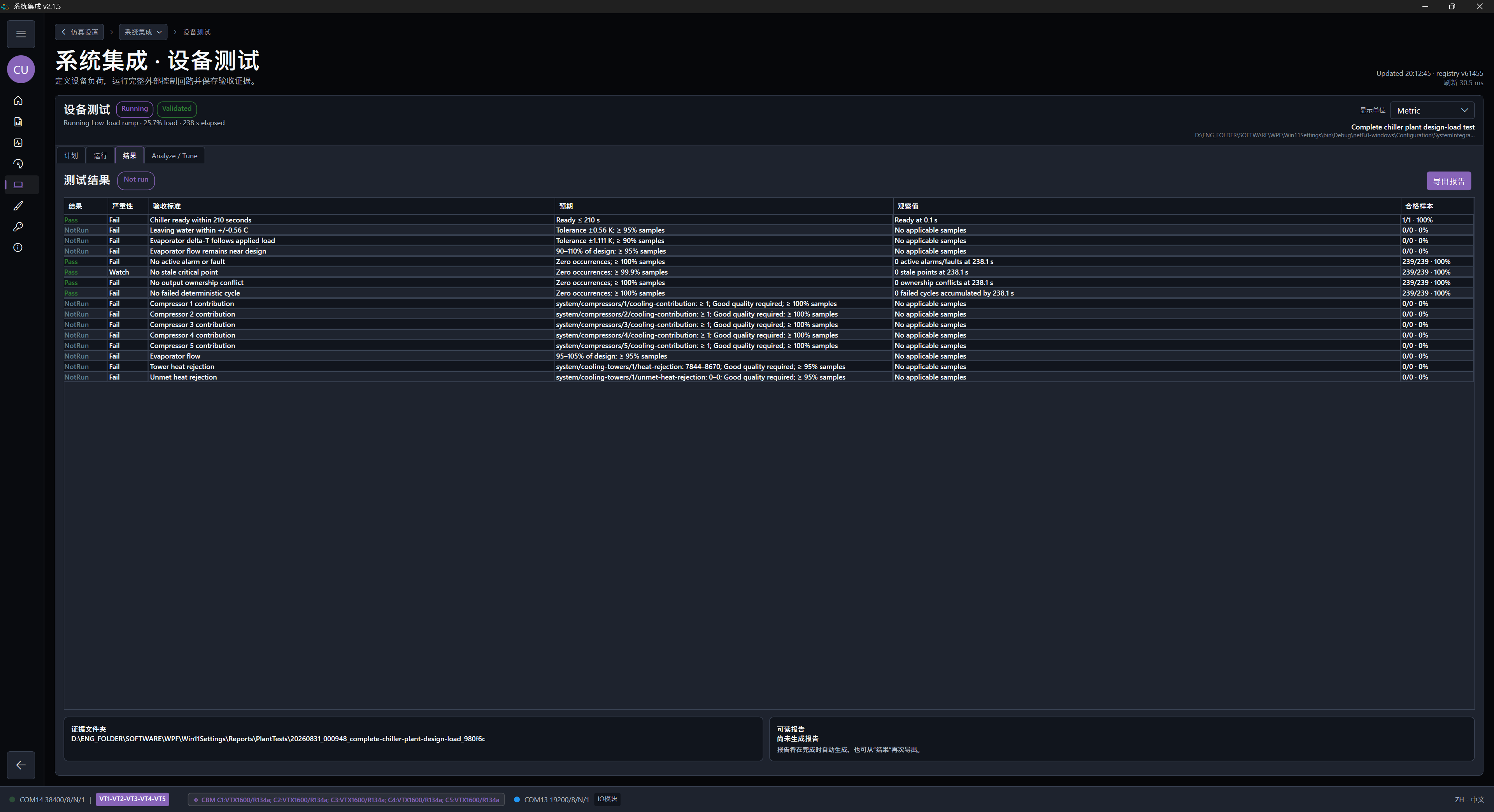

- 确认目标项目已激活且所需通信正在运行。执行测试，按条件比较趋势和响应时间，并检查通过、失败、不完整或未执行结果。
- 保存
- 把更新后的 Plant Test 场景保存回同一个可移植 .modbussim 项目。独立 .modbustest 文件仍可导入；完整证据目录和报告与项目文件分开保存。
报警与故障注入压缩机点位、供电、水流量和有意注入的通信错误场景。
Test 运行已准备项目中保存的故障场景。创建或修改场景需要 Engineering，或用于学习和评估的 Starter。
选择压缩机点位、设备、供电组、适配器或端点。可立即运行一个事件，或把协同场景保存到当前项目的 Plant Test 场景中。
- 压缩机点位与状态指示
- 修改受支持的压力、温度或电流输入，设置进入、保持和返回时间；强制受支持的报警位或故障位。
- 供电与备用电源
- 为指定设备或供电组模拟断电、电容、UPS 或电池续航、控制器启动延时以及重启许可。
- 水流量与流量确认
- 降低蒸发器或冷凝器的实际模型流量，或仅使流量确认信号失效，同时保持热模型中的流量。
- 通信错误与扰动
- 注入完全或定向响应丢失、延迟、抖动、Modbus 异常和明确的写入丢失行为，同时保持未选中单元可用。
核对检测、时序与恢复。
设置独立响应、检测期限和恢复观察窗口。查看各事件判定、实际事件标记、响应及功率曲线、原始观测和可打印报告。已施加并不等于已通过。
报告描述仿真器的观测结果。现场控制器的行为仍需连接该控制器进行测试。

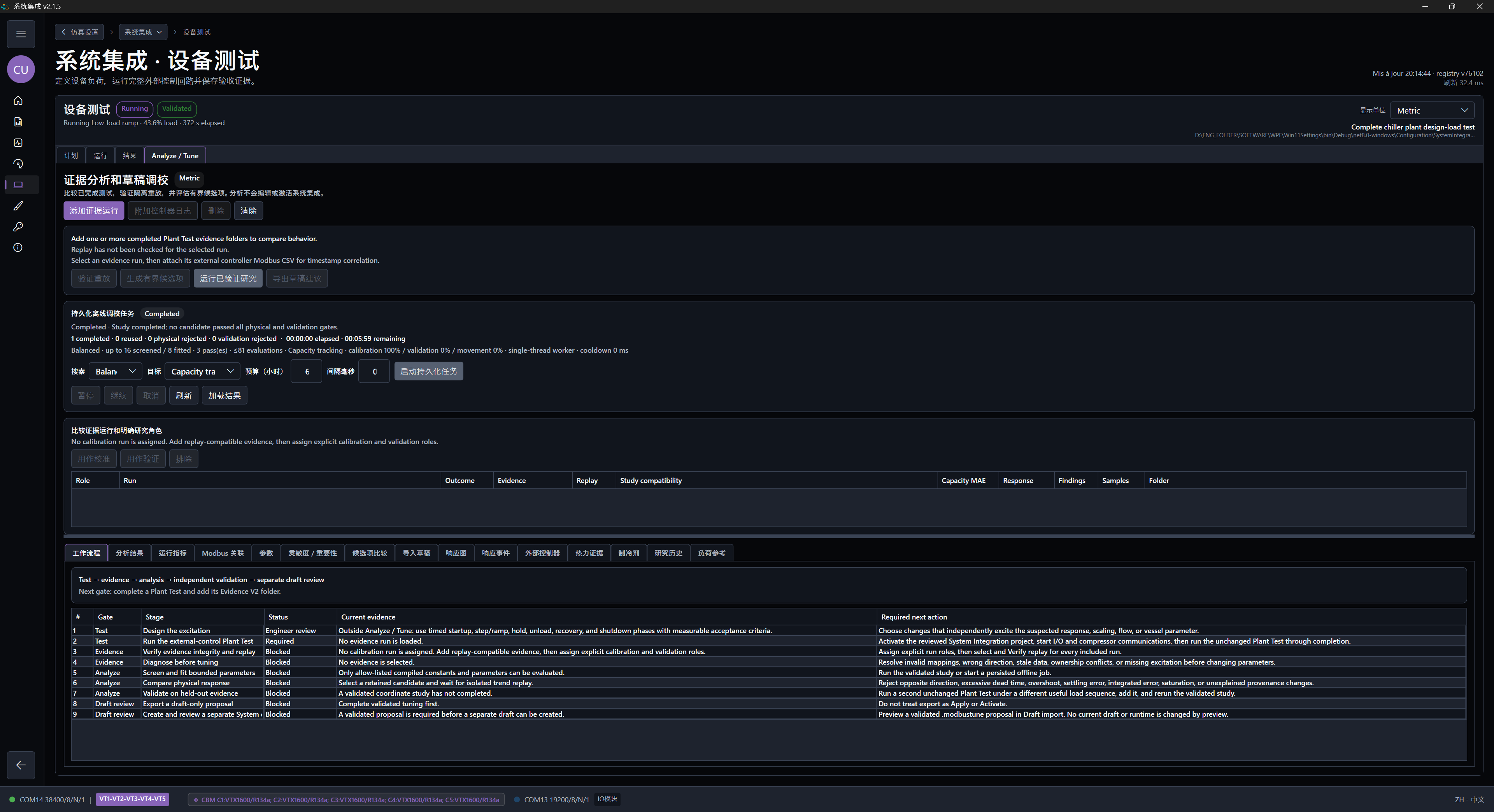

阅读故障注入操作流程设备测试分析 / 调参研究已完成的证据，并准备独立的调优草稿。
先分析已记录的行为，再更改仿真。
载入已完成设备测试的证据，验证确定性重放，比较受限参数候选，并检查容量、控制器、热力和制冷剂响应。研究过程绝不会编辑或激活系统集成。 含有故意注入故障的运行记录仅用于诊断，不参与正常工况的校准和调优验证。
仅分析证据 · 物理和守恒检查始终是强制门槛 · 仅以草稿形式移交
分析与调优指南
