Systemkonfiguration
Wählen Sie Verdichtermodelle und E/A-Geräte, verbinden Sie Punkte und Logik und konfigurieren Sie Modbus-Kanäle und Registerzuordnungen. Prüfen Sie Auslegung, Geräte und Protokoll vor der Aktivierung.
Anleitung lesenSupport
System konfigurieren. Verhalten prüfen.
Verstehen Sie System- und Anlagenkonfiguration, Reglertests und Plant-Test-Szenarien. Finden Sie die passende Lizenz und Hilfe für Ihren nächsten Schritt.
Arbeitsablauf
Vier Aufgaben. Ein zusammenhängendes Projekt.
Die Konfiguration definiert das Testobjekt. Tests geben Bedingungen vor und prüfen die Reaktion.
Anlagenkonfiguration
Ordnen Sie Verdichter, Kreisläufe, Wasserschleifen und Wärmeabfuhr an. Legen Sie Leistung, Temperaturen, Fluideigenschaften und Durchflüsse fest. Unterscheiden Sie Kälteleistung und elektrische Leistungsaufnahme.
Anleitung lesenSystemtests

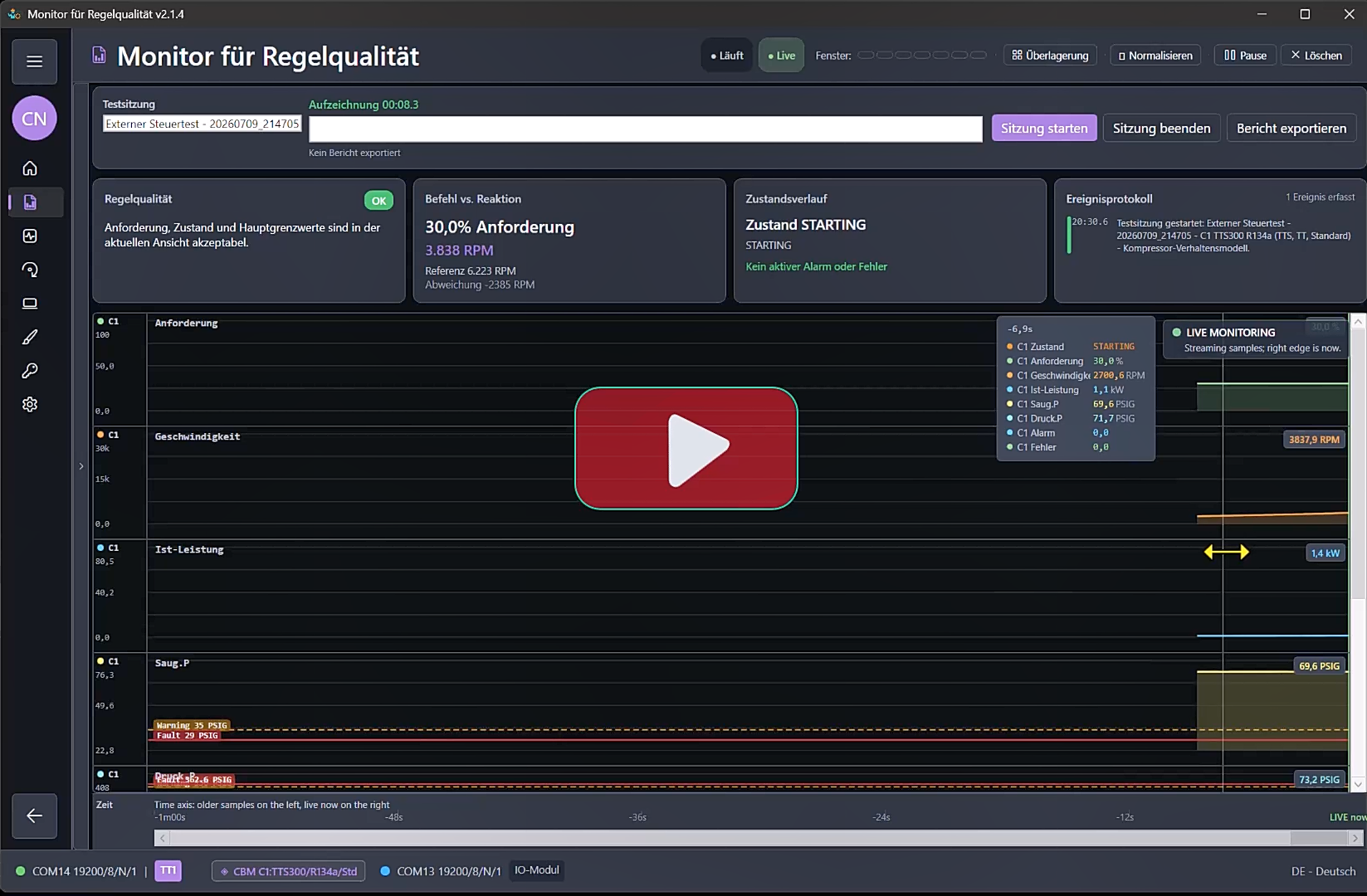

Prüfen Sie Befehle, Rückmeldungen, Skalierung, Anlauf, Freigaben, Stufung und Wiederanlauf über die aktive Reglerverbindung. Verfolgen Sie die Reaktion in der Übersicht und im Control Monitor.
Anleitung lesenPlant Test
Wenden Sie zeitgesteuerte Step- oder Ramp-Lasten auf das konfigurierte System an. Definieren Sie Abnahmekriterien, führen Sie das Szenario aus und prüfen Sie Kurven, Ereignisse und Bericht.
Anleitung lesenPlant Test übernimmt die Systemauslegung. In größeren Gebäude-/Campus-Szenarien bestimmen Wasserlast, Speicher und andere Kältemaschinen die Testumgebung; die Maschinen-Nennleistung bleibt in der Systemauslegung.
Projektdemonstrationen
Ein Projekt von der Erstellung bis zum Ergebnis.
Der ModbusSim-YouTube-Kanal bietet Einführungsvideos. Wir bereiten die folgenden vollständigen Projektdemonstrationen vor; Links werden nach der Veröffentlichung ergänzt.
Ein luftgekühltes System erstellen und testen
Verdichter, Kreisläufe, Wasserauslegung und Lüftergruppen konfigurieren, den Regler verbinden und einen Lasttest auswerten.
Video geplantAnleitung lesenEin wassergekühltes System erstellen und testen
Wasserschleifen und Wärmeabfuhr konfigurieren, Durchflussfreigaben und Stufung prüfen und Testergebnisse bewerten.
Video geplantAnleitung lesenEine Kältemaschine unter größerer Anlagenlast testen
Gebäude-/Campus-Wasserlast, Speicher und den Beitrag anderer Kältemaschinen zusammen mit der getesteten Maschine untersuchen.
Video geplantAnleitung lesenEinen Fehler finden und die Korrektur prüfen
Einen unterstützten Fehlerfall beobachten, die Vorbereitung mit Engineering ändern und den nächsten Lauf anhand seiner Nachweise vergleichen.
Video geplantAnleitung lesenEin Projekt an einen Test-Anwender übergeben
Das Projekt mit Engineering erstellen, eine Kopie mit Test öffnen, das gespeicherte Szenario ausführen und Ergebnisse aufbewahren.
Video geplantAnleitung lesen
Jede Demonstration verbindet Konfiguration, Tests und Nachweise mit den zulässigen Tätigkeiten der Lizenz. Schriftliche Anleitungen sind bereits verfügbar.
Lizenzwahl
Wählen Sie nach Ihrer Tätigkeit.
Alle Editionen installieren dieselben Module. Die Lizenzseite zeigt erlaubte Aktionen; Geräteanzahl und Projektgröße sind nicht durch die Edition begrenzt.
Lernen und evaluieren
Dauerhaft kostenlos und ohne Aktivierungsschlüssel. Bearbeitungswerkzeuge stehen für Lernen und Evaluieren zur Verfügung.
Vorbereitete Projekte ausführen
Vorbereitete Projekte öffnen, kopieren, validieren, aktivieren und ausführen. Lokale TCP-/Serieneinstellungen anpassen, Nachweise exportieren und getestete Kopien mit unveränderter Vorbereitung speichern. System- und Testvorbereitung bleiben schreibgeschützt.
Projekte erstellen und übergeben
Systeme, Modelle, Zuordnungen, Logik und Test-/Fehlerszenarien erstellen und bearbeiten. Geänderte Vorbereitung speichern und ein ausführbares Projekt an andere Anwender übergeben.
Wann brauche ich Engineering?
Wählen Sie Engineering, wenn Sie Systeme, Geräte, Verhaltensmodelle, Zuordnungen, Logik oder Testszenarien für Entwicklung und Projektübergabe erstellen oder ändern. Test führt vorbereitete Projekte aus. Starter dient Lernen und Evaluieren.
Preise für Test und Engineering erhalten Sie auf Anfrage. Laufzeit, Maschinenumfang, Versionsabdeckung und Support werden separat vereinbart. Eine optionale 14-tägige Engineering-Testlizenz wird manuell für Ihre Machine ID ausgestellt.
Beschreiben Sie Ihre Tätigkeit und fragen Sie eine Testlizenz oder ein Angebot an. Übermitteln Sie anschließend Ihre Machine ID über die Lizenzanfrage und aktivieren Sie den ausgestellten Schlüssel.
Praktische Hilfe
Hilfe zur aktuellen Aufgabe.
Öffnen Sie eine Frage oder drücken Sie F1 in der Anwendung für das durchsuchbare Offline-Handbuch.

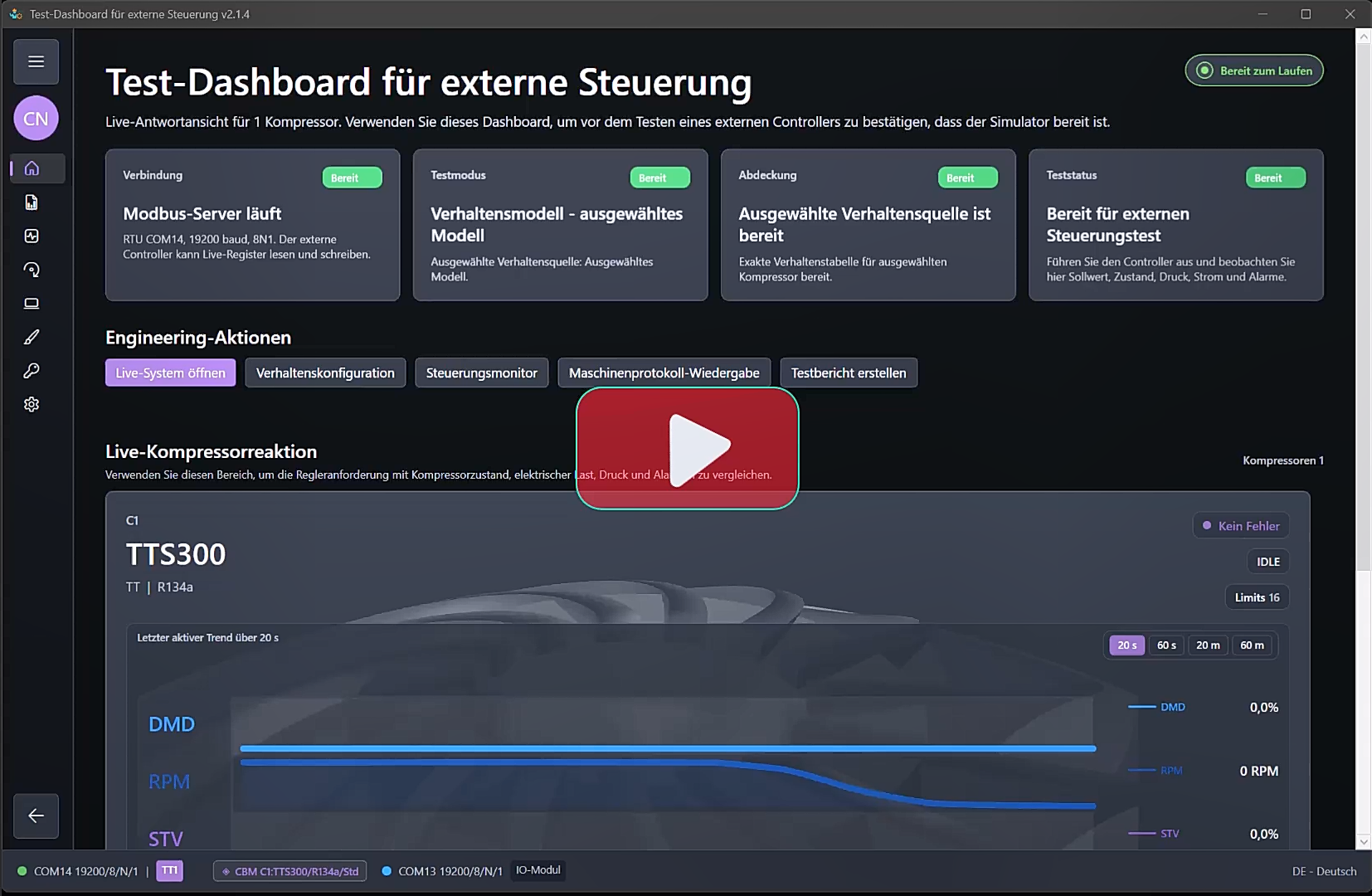

Wie beginne ich?
Fordern Sie das Windows-Installationsprogramm an und starten Sie mit dem dauerhaften Starter ohne Schlüssel. Ein Test- oder kostenpflichtiger Nutzungsschlüssel wird separat ausgestellt.
Anleitung lesenWie prüfe ich TCP oder RTU?

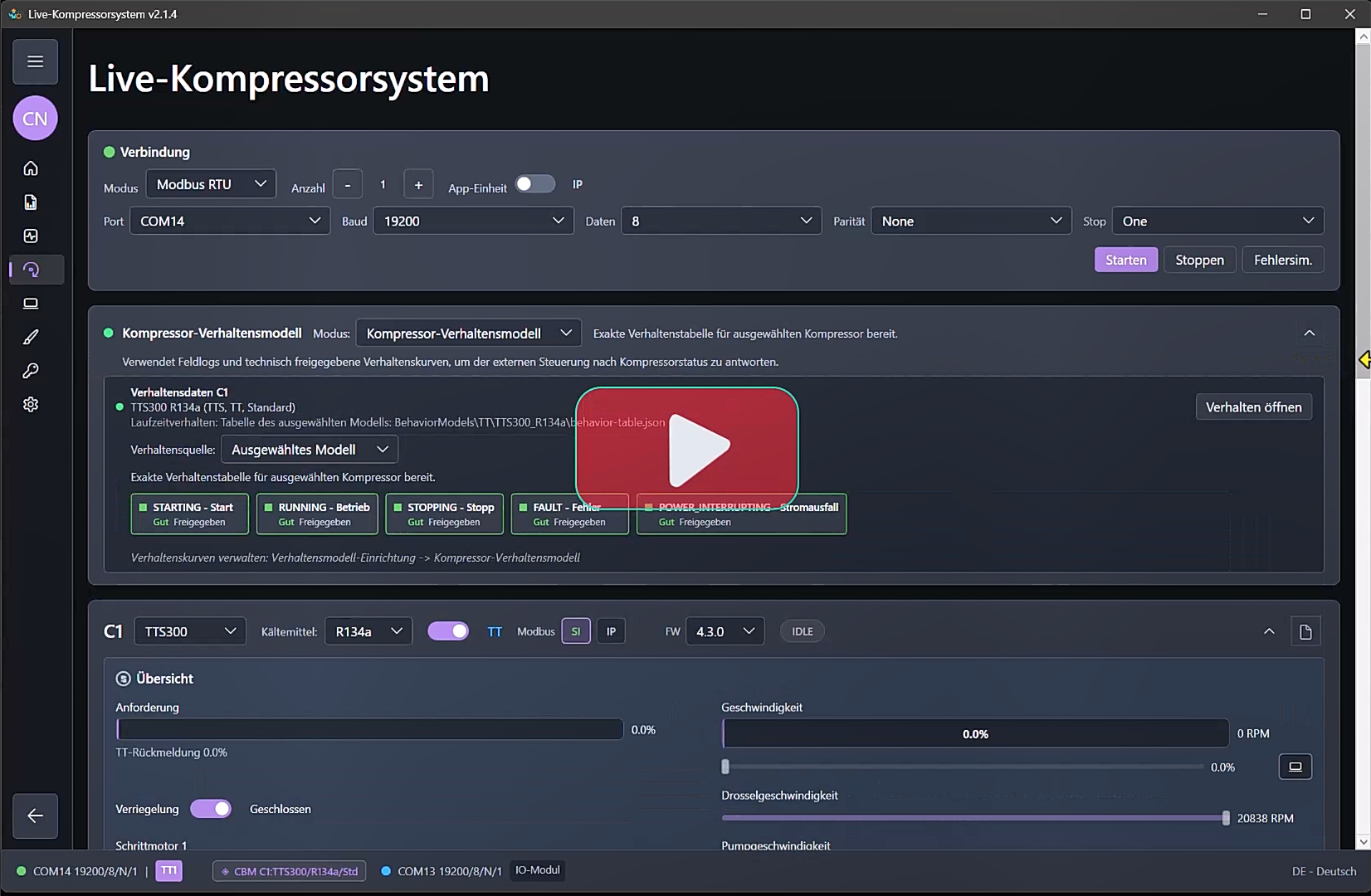

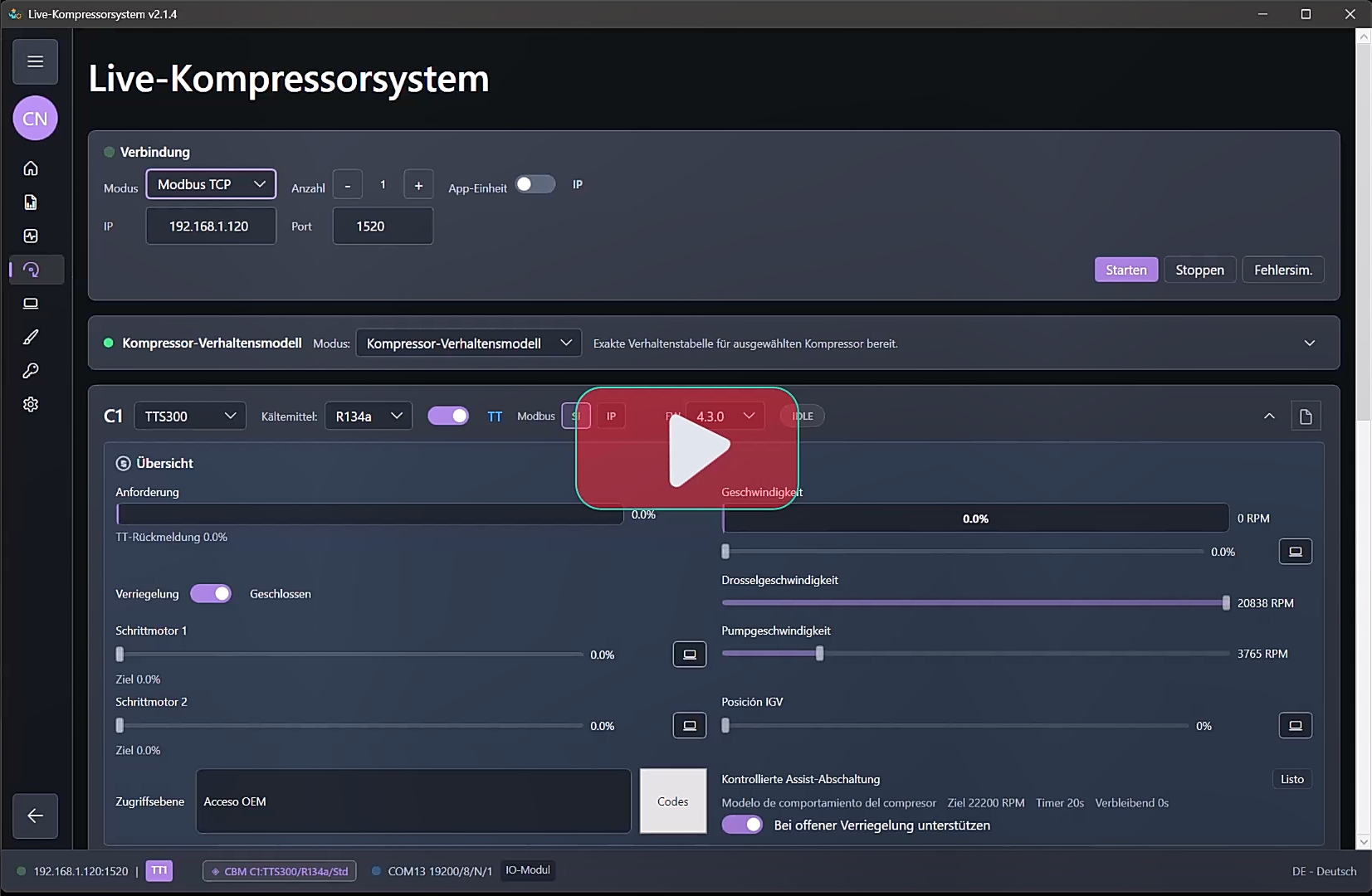

Endpunkt, Unit ID und Registerzuordnung müssen zum Regler passen. Prüfen Sie bei TCP Adresse und Port, bei RTU COM-Port, Baudrate, Parität und Verdrahtung. Vergleichen Sie Livewerte und Einheiten.
Anleitung lesenWann konfiguriere ich die Anlage?
Bereiten Sie Auslegung und Geräte im Entwurf vor. Validieren, prüfen und aktivieren Sie ihn ausdrücklich. Bestätigen Sie erforderliche Verbindungen und Reglerbereitschaft vor einem reglergeführten Test.
Anleitung lesenWarum scheitern Validierung oder Vorprüfung?
Lesen Sie die erste Diagnose. Prüfen Sie Projektidentität, Auslegungsänderungen, Gerätebindungen, Signalzuständigkeit und Verbindungen. Korrigieren Sie mit Engineering oder fragen Sie als Test-Anwender den Projektautor.
Anleitung lesenWo finde ich Ergebnisse und Nachweise?
Prüfen Sie Plant-Test-Ergebnisse und jedes Kriterium. Exportieren Sie den Bericht und bewahren Sie die vollständigen Laufnachweise auf. Ein abgeschlossener Zeitablauf allein bedeutet keinen bestandenen Test. Test kann eine getestete Kopie mit unveränderter Vorbereitung speichern.
Anleitung lesenKontakt
Sagen Sie uns, wobei Sie Hilfe benötigen.
Kontaktieren Sie uns auch vor der Lizenzwahl oder bevor ein vollständiges Projekt vorliegt.
Installation oder Lizenz
Beschreiben Sie Ihre Frage und geplante Nutzung. Nennen Sie die Version, falls bekannt; ein Projektpaket ist nicht erforderlich.

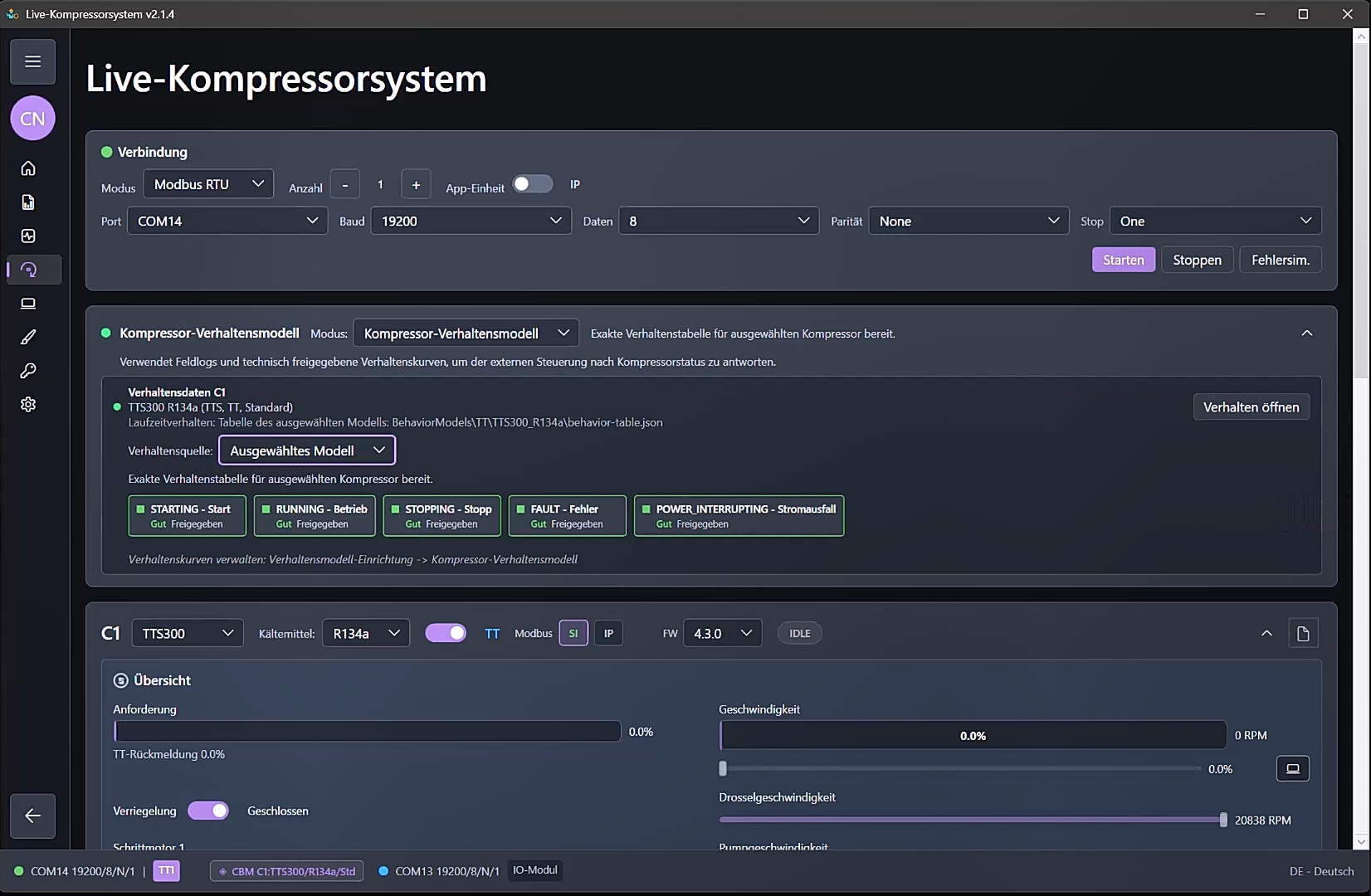

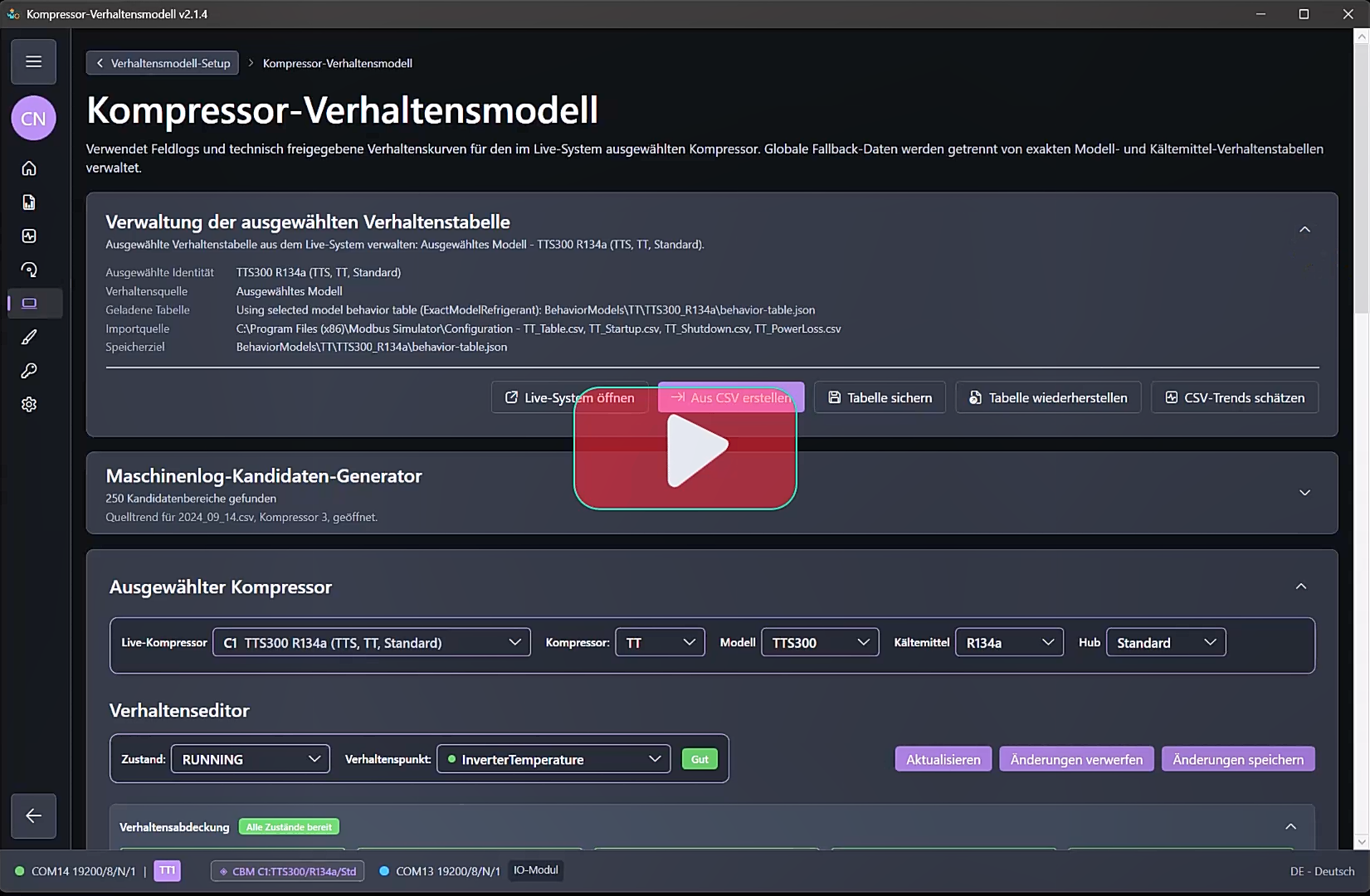

Ein technisches Problem
Beginnen Sie mit erwartetem und tatsächlichem Ergebnis, Reproduktionsschritten und erster Fehlermeldung. Fügen Sie Projekt und Bericht bei, soweit verfügbar.
Angaben für ein Projekt- oder Testproblem
- Anwendungsversion, Edition und genaue Schritte zur Reproduktion.
- Eine Kopie des betroffenen .modbussim-Projekts. Mit Test: vorbereitetes Projekt oder getestete Kopie mit unveränderter Vorbereitung.
- Vollständige relevante Laufnachweise und Bericht mit Szenario, Messwerten, Ereignissen und Ergebnis.
- Relevanter Regler- und Verbindungskontext: Endpunkt, Unit ID, Zuordnung und Protokolle. Entfernen Sie Lizenzschlüssel, Zugangsdaten und vertrauliche Kundendaten vor der Weitergabe.
Bewahren Sie Laufnachweise separat auf: eine spätere Projektspeicherung kann neuere Einstellungen enthalten. Das externe Reglerprogramm ist nicht automatisch im .modbussim-Projekt enthalten.
