Das aktive HVAC-Systemverhalten in einen wiederholbaren Abnahmetest überführen.
Verwenden Sie das im aktiven .modbussim-Projekt gespeicherte Plant-Test-Szenario, führen Sie deterministische Step- und Ramp-Phasen aus, bewerten Sie Kriterien, sichern Sie vollständige Nachweise und analysieren Sie das Verhalten vor einem Tuning-Entwurf.
Plant-Test-Szenario im aktiven Projekt verwenden
Der folgende Ablauf umfasst Vorbereitung und Tests. Engineering erlaubt die Bearbeitung; Starter erlaubt sie zum Lernen und Evaluieren. Mit Test öffnen und aktivieren Sie ein vorbereitetes Projekt und führen dessen gespeicherte Szenarien aus. Öffnen Sie das .modbussim-Projekt, prüfen und aktivieren Sie sein System und öffnen Sie Plant Test. Das Design wird aus Configurator übernommen; Neuer Test beginnt mit leerer Zeitachse und Kriterienliste. Test importieren übernimmt ein altes .modbustest-Szenario, ohne das gemeinsame Design zu ersetzen.
Zeitgesteuerte Phasen und zugeordnete Stimuli definieren
Erstellen Sie geordnete Phasen mit eindeutiger Dauer. Step übernimmt die Endlast sofort; Ramp interpoliert die Startlast über die Phase zur Endlast. Ordnen Sie Befehle, Bedingungen, Fehler, Resets und andere Stimuli aktiven Projektpunkten zu.
Messbare Abnahmekriterien hinzufügen
Bereiche, Zeitgrenzen, eingeschwungene Bedingungen, erwartete Ereignisse und Erholungsprüfungen definieren. Jedes Kriterium muss zu einem eindeutigen Bestanden-, Fehlgeschlagen- oder Unvollständig-Ergebnis führen, statt nur visuell bewertet zu werden.
Sicher starten, pausieren, fortsetzen oder stoppen
Erst starten, wenn Kommunikation und aktives System bereit sind. Mit den Runner-Steuerelementen pausieren, fortsetzen oder stoppen, ohne das aktivierte Projekt zu bearbeiten; ein unvollständiger Lauf bleibt von einer fehlgeschlagenen Abnahme getrennt.
Zeitabhängige Trends und Ergebnisse lesen
Befehle, Rückmeldungen, berechnete Werte, Ereignisse, Warnungen und Kriterienmarker auf derselben Zeitachse prüfen. Die Kurven erklären sowohl das Endergebnis als auch die Phase, in der eine Abweichung begann.
Nachweispaket exportieren und aufbewahren
Bewahren Sie finales .modbussim-Projekt, aktive Identität, Messdaten, Ereignis- und Kommunikationsprotokolle, Kriterienergebnisse, Bericht und Version auf. Der Nachweis enthält einen eingefrorenen plan.modbustest-Snapshot, aber keine Ausführungsdaten im Projekt.
Nachweise analysieren und nur einen Tuning-Entwurf exportieren
Abgeschlossene Nachweise in Analyse / Tuning laden, deterministische Wiederholung verifizieren, Kalibrierungs- und Validierungsrollen zuordnen, begrenzte Parameterkandidaten vergleichen und Kapazitäts-, thermische, Regler- und Kältemittelreaktionen prüfen. Der Export bleibt ein separater inaktiver Entwurf zur technischen Prüfung; die Analyse wendet System Integration niemals an und aktiviert sie nicht.
Alarm- und Fehlerinjektion konfigurieren
In jeder Edition enthalten. Bereiten Sie das aktive System und die Kommunikation vor. Wählen Sie einen unterstützten Verdichterpunkt, ein Gerät, eine Versorgungsgruppe oder einen Endpunkt; definieren Sie Stimulus und unabhängig beobachtete Antwort. Das direkte Erzwingen des Antwortbits belegt keine Erkennung.
Fehler, Kommunikationsfehler und Wiederherstellung planen
Nutzen Sie Jetzt starten für ein sofortiges Ereignis oder speichern Sie Zeit, Wiederholungen, Wahrscheinlichkeit und Seed im Plant-Test-Szenario des Projekts. Kommunikationstests können Totalausfall, Antwortunterdrückung, Verzögerung, Jitter, Modbus-Ausnahmen oder expliziten Schreibverlust anwenden. Pause stoppt künftige Starts, nicht aktive Ereignisse.
Injektionsnachweise getrennt prüfen
Prüfen Sie tatsächliche Grenzen, Antwortfristen, Wiederherstellung und die Ergebnisse Bestanden, Fehlgeschlagen, Unvollständig oder Nicht ausgeführt. Ein injizierter Kommunikationsfehler ist ein Teststimulus; prüfen Sie Listenerstatus, Anfrage- und Ablehnungszähler sowie Alter der letzten Anfrage separat für die reale Kommunikationsgesundheit.

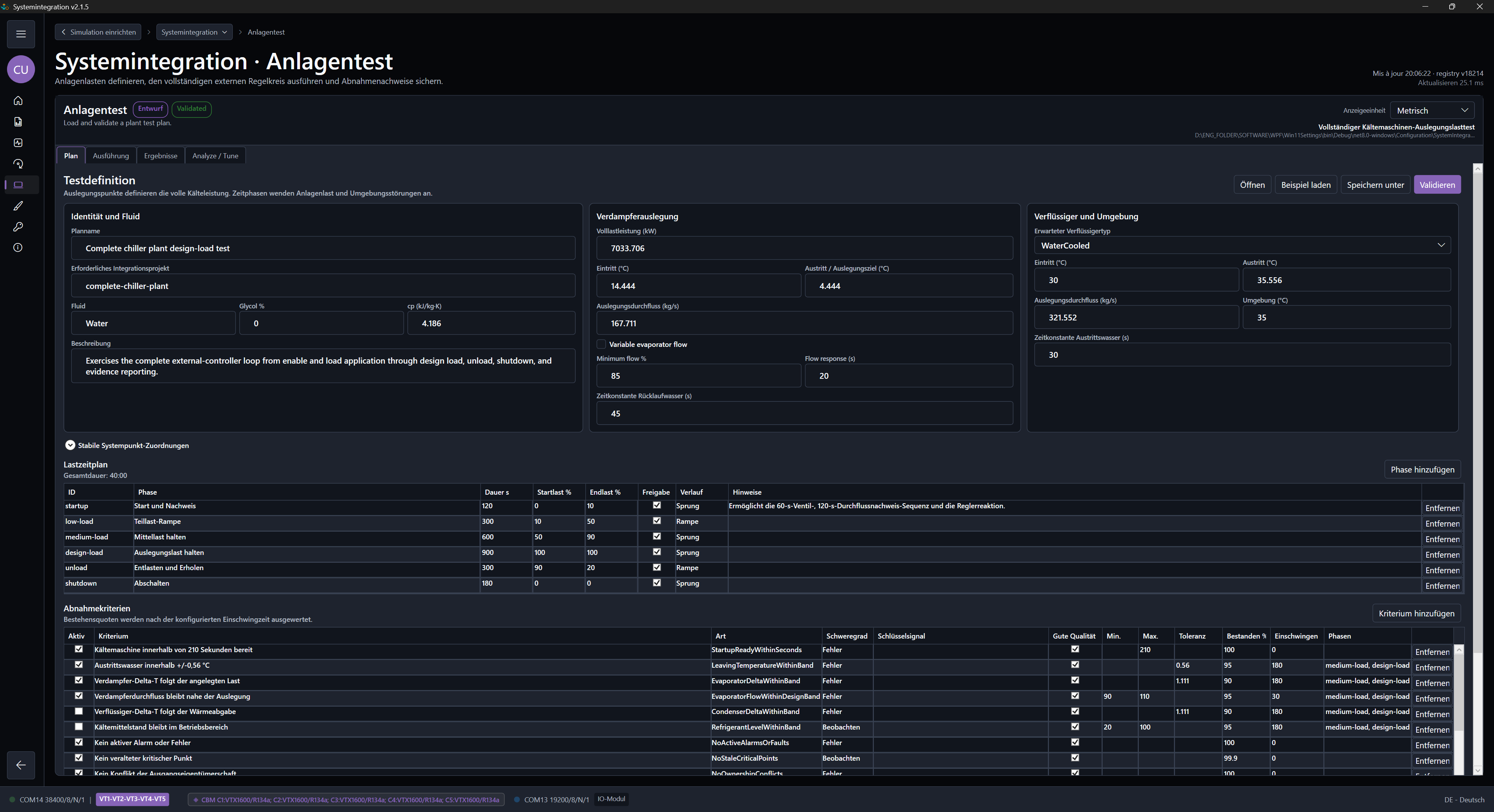

Plant-Test-Definition, Ausführung, Nachweise und Analyse
Im lokalisierten Plant-Test-Arbeitsbereich Plan definieren, zeitgesteuerte Trends und Nachweise verfolgen, das protokollierte Ergebnis prüfen und eine sichere Tuning-Studie als Entwurf vorbereiten.
