Transformez le comportement actif du système CVC en essai d’acceptation répétable.
Utilisez le scénario Plant Test enregistré dans le projet .modbussim actif, exécutez des phases Step et Ramp déterministes, évaluez les critères, conservez les preuves complètes et analysez le comportement avant tout projet de réglage.
Utiliser le scénario Plant Test du projet actif
Le parcours ci-dessous couvre la préparation et les essais. Engineering autorise la création ; Starter l’autorise pour l’apprentissage et l’évaluation. Avec Test, ouvrez et activez un projet préparé puis exécutez ses scénarios enregistrés. Ouvrez le projet .modbussim, révisez et activez son System, puis ouvrez Plant Test. La conception est héritée de Configurator ; Nouveau test crée une chronologie et une liste de critères vides. Importer test peut ajouter un ancien scénario .modbustest sans remplacer la conception partagée.
Définir les phases temporisées et stimuli mappés
Créez des phases ordonnées avec des durées explicites. Step applique immédiatement la charge finale ; Ramp interpole la charge initiale vers la charge finale pendant la phase. Mappez commandes, conditions, défauts, réinitialisations et autres stimuli sur les points actifs.
Ajouter des critères d’acceptation mesurables
Définissez plages, limites temporelles, conditions stabilisées, événements attendus et contrôles de récupération. Chaque critère doit produire un résultat explicite Réussi, Échoué ou Incomplet sans dépendre d’un jugement visuel.
Exécuter, suspendre, reprendre ou arrêter en sécurité
Ne démarrez qu’après disponibilité des communications et du système actif. Utilisez les commandes du runner pour suspendre, reprendre ou arrêter sans modifier le projet activé ; une exécution incomplète reste distincte d’un échec d’acceptation.
Lire les tendances temporelles et les résultats
Examinez commandes, retours, valeurs calculées, événements, avertissements et marqueurs de critères sur le même axe temporel. Utilisez les traces pour expliquer le résultat final et la phase où un écart a commencé.
Exporter et conserver l’ensemble des preuves
Conservez le projet .modbussim final, l’identité active, les mesures, journaux d’événements et de communication, résultats, rapport et version. Les preuves incluent un instantané plan.modbustest figé, mais l’exécution enregistrée n’est pas incorporée au projet.
Analyser les preuves et exporter uniquement une proposition de réglage en brouillon
Chargez les preuves terminées dans Analyse / réglage, vérifiez le rejeu déterministe, attribuez les rôles d’étalonnage et de validation, comparez des candidats bornés et examinez capacité, thermique, contrôleur et fluide frigorigène. L’export reste un brouillon inactif séparé à examiner ; l’analyse n’applique ni n’active jamais System Integration.
Configurer l’injection d’alarmes et de défauts
Inclus dans chaque édition. Préparez d’abord le système actif et les communications. Sélectionnez un point de compresseur pris en charge, un équipement, un groupe d’alimentation ou une interface ; définissez le stimulus et une réponse observée indépendante. Forcer directement le bit de réponse ne prouve pas sa détection.
Planifier défauts, erreurs de communication et reprise
Utilisez Démarrer maintenant pour un événement immédiat, ou enregistrez timing, répétitions, probabilité et graine dans le scénario Plant Test du projet. Les essais de communication peuvent appliquer perte totale, suppression de réponses, délai, gigue, exceptions Modbus ou perte d’écriture explicite. La pause arrête les futurs départs, pas les événements actifs.
Examiner les preuves d’injection séparément
Examinez limites réelles, échéances de réponse, reprise et résultats Réussi, Échoué, Incomplet ou Non exercé. Conservez observations brutes et rapport d’injection. Une erreur de communication injectée est un stimulus ; évaluez séparément l’état d’écoute, les compteurs de requêtes et rejets et l’âge de la dernière requête pour la santé réelle de la liaison.

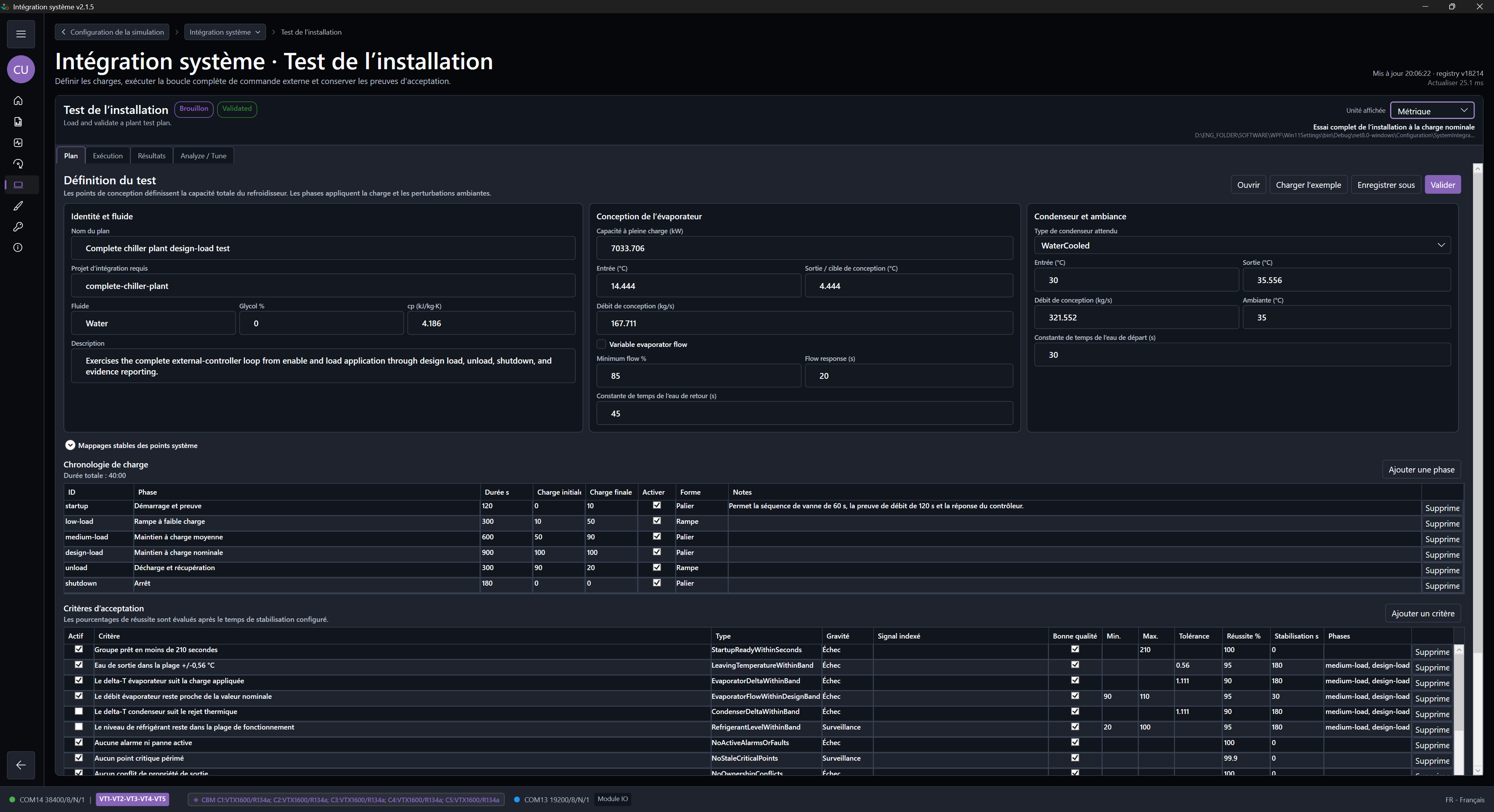

Définition, exécution, preuves et analyse Plant Test
Utilisez l’espace Plant Test localisé pour définir le plan, suivre tendances et preuves, examiner le résultat enregistré et préparer une étude de réglage sûre sous forme de brouillon.
